КУЛЬОВІ ШАРНІРИ З ВИСТУПАМИ ЗАПОБІГАЮТЬ ПЕРЕДЧАСНОМУ ВИХОДУ З ЛАДУ.
Кульові шарніри з’єднують поперечний важіль із поворотним кулаком, забезпечуючи рух керма та підвіски. Оскільки вони постійно рухаються, вони, природно, зношуються. Однак добре сконструйований кульовий шарнір працюватиме набагато довше!
ПРОБЛЕМА: ПЕРЕДЧАСНИЙ ВИХІД КУЛЬОВОГО ШАРНІРА З ЛАДУ.
Один із головних ворогів кульового шарніра — вода. Щойно вона потрапляє всередину шарніра, корозія швидко зношує його. Ось чому якісні пильовики на кульових шарнірах разом із правильним тиском ущільнення кілець пильовиків життєво важливі для тривалого терміну служби.
Ми помітили ранній знос пильовика в конструкції кількох оригінальних кульових шарнірів із циліндричним кульовим штифтом. Це спричинено тертям пильовика об відкритий поворотний кулак. Край поворотного кулака шкрябає пильовик, швидко зношуючи його та руйнуючи захист від води. У результаті кульовий шарнір починає піддаватися корозії та зношуватися.

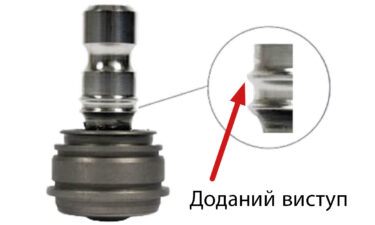

РІШЕННЯ SIDEM: КУЛЬОВИЙ ШАРНІР ІЗ ВИСТУПОМ.
Відділи якості та досліджень і розробок компанії Sidem об’єднали зусилля, щоб змінити конструкцію цих кульових шарнірів. Рішення полягало в додаванні металевого виступу прямо над верхньою частиною пильовика. Цей виступ запобігає контакту між верхньою частиною пильовика та поворотним кулаком. Без цього контакту пильовик надійно працює без тертя та ризику виходу з ладу.

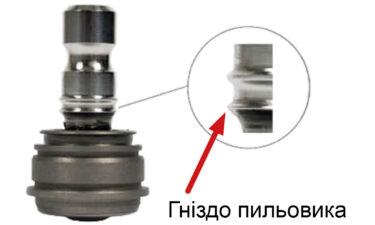

Крім того, щоб запобігти заламуванню пильовика під час монтажу, використовується гніздо пильовика, як це часто робиться в кульових шарнірах Sidem.
ПІДСУМОК.
Змінивши конструкцію кульових шарнірів за допомогою циліндричного кульового штифта, компанія Sidem значно подовжує термін служби кульового шарніра.
ЗАСТОСУВАННЯ: ЯКА ЧАСТИНА БУЛА ВДОСКОНАЛЕНА?
| МОДЕЛЬ | АРТИКУЛ SIDEM |
| Nissan Murano (Z50)08/2003 – 06/2008
Nissan Qashqai (J10E) 02/2007 – 12/2013 Nissan Qashqai (J10) 02/2007 – 12/2013 Nissan Qashqai+2 (JJ10E) 10/2008 – 12/2013 Nissan Qashqai II (JJ11_) 11/2013 – present Nissan Teana I (J31) 10/2003 – 06/2008 Nissan X-trail (T31) 03/2007 – 07/2014 Nissan X-trial (T32) 04/2014 – present Renault Koleos I (HY) 09/2008 – 03/2015 Renault Koleos II (HC_) 08/2016 – present Renault Kadjar 06/2015 – 07/2022 |
Кульові шарніри з виступом 41283 R |
| Jeep Compass (MK49) 08/2006 – 10/2016
Jeep Patriot (MK74) 02/2007 – 12/2017 |
Кульові шарніри з виступом 93181 R |
| Ford B-Max (CB2) 10/2012 – present
Ford Ecosport (CBW-CR6) 08/2012 – present Ford Fiesta VI (CB1-CCN) 10/2008 – 12/2019 Ford Ka+ (CDU) 06/2016 – present Ford Tourneo Courier (C4A) 02/2014 – present Ford Transit Courier (C4A) 02/2014 – present Mazda 2 (DE) 10/2007 – 06/2015 Mazda 2 Hatchback (DJ) 11/2014 – present Mazda 2 Sedan (DL) 01/2015 – present |
Кульові шарніри з виступом 3787 R |
| Mazda 3 (BM, BN) 09/2013 – 12/2019
Mazda 3 (BP) 11/2018 – present Mazda CX-3 (DK) 01/2015 – present Mazda CX-30 (DM) 07/2019 – present Mazda CX-5 (KE, GH) 11/2011 – 02/2017 Mazda CX-5 (KF) 11/2016 – present Mazda 6 (GJ, GL) 12/2012 – present |
Кульові шарніри з виступом 51282 R |
| Nissan Qashqai (J10) 02/2007 – 12/2013
Nissan Qashqai+2 (JJ10E) 10/2008 – 12/2013 Nissan X-trail (T31) 03/2007 – 07/2014 Renault Koleos I (HY) 09/2008 – 03/2015 |
Поперечні важелі з кульовими шарнірами з виступом 41178 R (лівий) 41179 R (правий) |
| Nissan X-trial (T32) 04/2014 – present
Renault Koleos II (HC_) 08/2016 – present |
Поперечні важелі з кульовими шарнірами з виступом 41670 R (лівий) 41671 R (правий) |
| Nissan Qashqai II (JJ11_) 11/2013 – present
Renault Kadjar 06/2015 – 07/2022 |
Поперечні важелі з кульовими шарнірами з виступом 41672 R (лівий) 41673 R (правий) |
| Jeep Compass (MK49) 08/2006 – 10/2016 Jeep Patriot (MK74) 02/2007 – 12/2017 |
Поперечні важелі з кульовими шарнірами з виступом 93176 R (лівий) 93177 R (правий) |
| Ford B-Max (CB2) 10/2012 – present
Ford Tourneo Courier (C4A) 02/2014 – present Ford Transit Courier (C4A) 02/2014 – present |
Поперечні важелі з кульовими шарнірами з виступом 3874 R (лівий) 3875 R (правий) |
| Ford Fiesta VI (CB1-CCN) 10/2008 – 12/2019
Ford Ka+ (CDU) 06/2016 – present |
Поперечні важелі з кульовими шарнірами з виступом 3476 R (лівий) 3477 R (правий) |
| Mazda 2 (DE) 10/2007 – 06/2015 | Поперечні важелі з кульовими шарнірами з виступом 51078 R (лівий) 51079 R (правий) |
| Mazda 2 Hatchback (DJ) 11/2014 – present | Поперечні важелі з кульовими шарнірами з виступом 51770 R (лівий) 51771 R (правий) |
|
Mazda 2 Sedan (DL) 01/2015 – present |
Поперечні важелі з кульовими шарнірами з виступом 51772 R (лівий) 51773 R (правий) |
| Mazda CX-5 (KE, GH) 11/2011 – 02/2017 | Поперечні важелі з кульовими шарнірами з виступом 51576 R (лівий) 51577 R (правий) |
|
Mazda CX-5 (KF) 11/2016 – present |
Поперечні важелі з кульовими шарнірами з виступом 51876 R (лівий) 51877 R (правий) |
|
Mazda 6 Saloon – Estate (GJ, GL) 12/2012 – present |
Поперечні важелі з кульовими шарнірами з виступом 51672 R (лівий) 51673 R (правий) |
